大跨距鋼制橋架

大跨距電纜橋架詳細說明

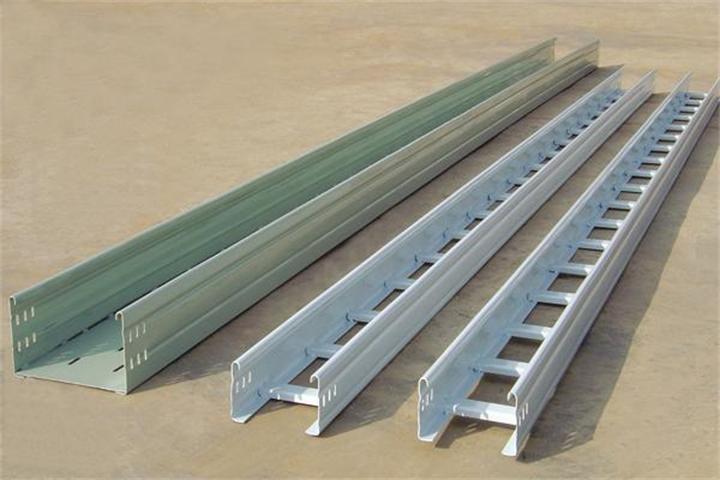

大跨距橋架可分為梯級式、托盤式、槽式。 梯級式橋架具有良好的通風性能，不防塵、不妨干擾。托盤式電纜橋架其表面處理可根據 用戶需要分為鍍鋅、靜電噴塑和熱鍍鋅三種，在重腐蝕環境中可作特殊防腐處理 。槽式、托盤式橋架具有防塵、防干擾性能。 槽式電纜橋架是一種全封閉 型電纜橋架，配有蓋板，使用較小量化的連接螺栓，它較適用于鋪設計算機電纜 、通信電纜及其它高靈敏系統的控制電纜等，它對控制電纜的屏蔽 干擾和重腐蝕環境中電纜的防護都有非常好XQJ大跨距橋架

大跨距匯線橋架可分為梯級式、托盤式、 槽式。 梯級式匯線橋 架具有良好的通風性能，不防塵、不妨干擾。托盤式電纜橋架其表面處理可根據 用戶需要分為鍍鋅、靜電噴塑和熱鍍鋅三種，在重腐蝕環境中可作特殊防腐處理 。

槽式、托盤式匯線橋架具有防塵、防干擾性能。 槽式電纜橋架是一種全封閉 型電纜橋架，配有蓋板，使用較小量化的連接螺栓，它較適用于敷設計算機電纜 、通信電纜、熱電偶電纜及其它高靈敏系統的控制電纜等，它對控制電纜的屏蔽 干擾和重腐蝕環境中電纜的防護都有非常好的效果。

：

　 　大跨距電纜橋架顧名思義，它的長度與其它橋架產品相比，是較長的，并且其制作材料不斷更新，目前流行使用的是玻璃鋼材料，其強度高，具有一定的韌性，使用壽命較長。

　　大跨距電纜橋架適合在空間較大環境下使用，可有效減少橋架的使用量，提高施工效率，在搭建時要注意橋架間的連接，橋架越高，連接孔就越多，起到良好的固定作用。近年來，隨著國內大規模工程項目日益增多，諸如石油化工、礦山、發電廠、水泥廠、港口碼頭等一些現代化大型企業對大跨距電纜橋架需求越來越大，特別是對大跨距電纜橋架的需求量尤為突出。

　　大跨距電纜橋架適用于電力電纜、控制電纜、照明電纜及配件等。可分為梯級式大跨距電纜橋架、托盤式大跨距電纜橋架、槽式大跨距電纜橋架、分別T.P.C表示。具有使用壽命長（一般設計壽命為二十年）、安裝方便且成本低（比重僅為碳鋼的1/4，施工中無需動火，單根橋架長度可達8米，甚至更長）、切割方便、不需維護等優越性。

　　大跨距電纜橋架安裝與維護：

　　1、電纜橋架高度為50、100時每端各6只連接孔，高度為150、200時每端各12只連接孔。

　　2、支撐間距：支撐間距應小于等于載荷曲線允許載荷和支撐跨距。

　　3、橋架寬度：選擇大跨距電纜橋架的寬度時，應留有一定的備用空位，以便為今后增添電纜用。

　　4、隔開敷設：當電力電纜和控制電纜較少時，可以在同一電纜橋架安裝，但中間須用隔板將電力電纜和控制電纜隔開敷設。

　　5、電纜固定：匯線橋架水平敷設時，橋架之間的連接應盡量設置在跨距1/4處。水平走向的電纜每隔2米左右固定一下，垂直走向的電纜每隔1.5米左右固定一下。
