安徽橋架接地構造是什么

大橋接地施工:如果橋上敷設的電纜已經有5芯，你想做接地嗎？如果需要，你怎么做如果

是四芯接地，該怎么做，是用扁鋼沿橋敷設，還是用導線將橋和橋兩端的等電位連接起來

金屬橋架的所有部分都應橋接(不需要鍍鋅，但在連接處至少需要2個防松螺栓)在橋的頭端、末端(或中間等。)將橋的電纜連接到地線。然而，有必要確保橋可以正確連接。

是為了確保在橋的全長上有不少于2個接地點該接地點可以是沿電纜敷設的接地線，也可以是配電室和電氣井內預留的接地端子。為此，這已經滿足了橋梁接地的要求。然而，電橋本身只滿足接地要求，電橋本身不能用作其它設備的接地線。如果有任何設備需要接地，則需要在設備上鋪設接地線，以便設備可以與接地線連接。這條線可以是五芯電纜的一根芯線，也可以是單獨沿橋敷設的特殊接地扁鋼。

安徽大橋接地干線處理

豎井接地干線可從附近每層結構鋼筋引出，不一定從均壓環外環梁的主筋引出規范要求防雷接地和電氣接地應為共用接地，并規定建筑物的鋼筋網和接地極應焊接。無論豎井接地干線是從該層的接地極還是附近的結構鋼柱焊接而成，只要焊接的導電性符合要求，就符合規范要求，因為整個建筑物的鋼筋網和接地極都是等電位體。在

高層建筑的基礎下，一般需要防水層。防水層下面是混凝土墊層?；炷翂|層中的建筑基礎周圍可鋪設一圈-40*4鍍鋅扁鋼作為人工接地極?；A鋼筋焊接到人工接地電極上。結構柱中的鋼筋與基礎鋼筋之間的連接一般是粘結的(實驗證明結構柱中鋼筋的粘結完全滿足導電性的要求，因為混凝土柱中的粘結接頭不會生銹)。此外，由于均壓環的連接，整個建筑的鋼筋網是一個等電位體。

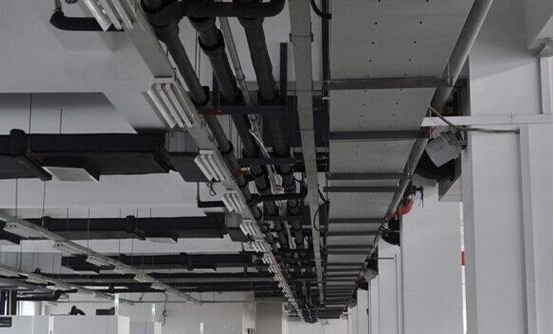

電纜槽接地電纜槽及其支吊架、進出的金屬電纜導管必須保護接地，并必須符合下列要求:(1)金屬電纜槽及其支吊架的總長度應不少于2處與接地干線連接

(2)非鍍鋅電纜橋架之間連接板兩端的交叉銅導線或編織銅線應具有不小于4mm2的允許小截面。

(3)不得在鍍鋅電纜橋架之間的連接板兩端制作接地跳線。但是，每個連接板應至少有2個帶防松螺母或防松墊圈的連接固定螺栓。

當允許用電纜橋架構成接地主回路時，電纜橋架及其支架、吊架和連接板應能承受接地故障電流，并滿足熱效應的要求。
