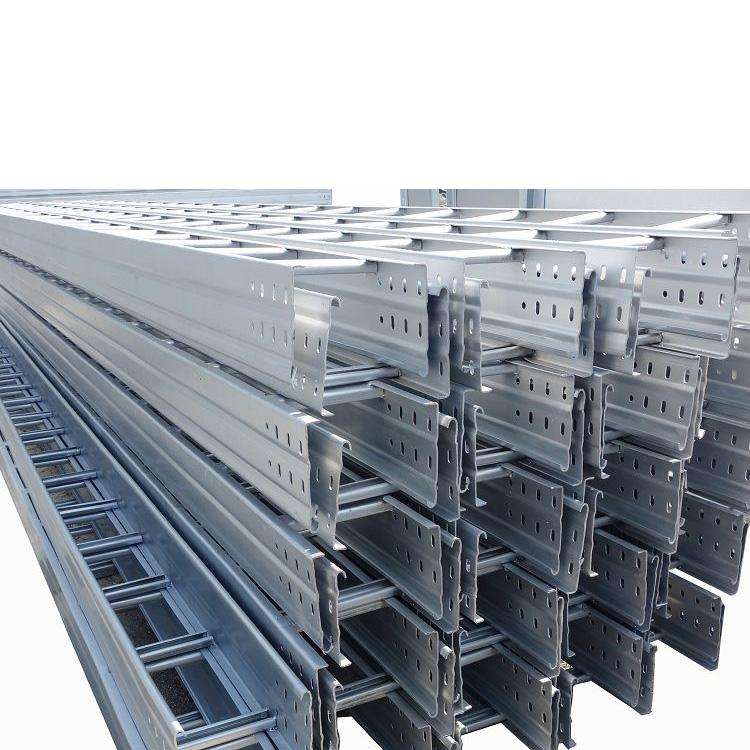

水平敷設電纜橋架應注意什么？

1、工程施工步驟

了解工程圖紙→準確定位施工放線→預埋鋼件或預埋件膨脹螺栓→安裝支撐吊車的固定支架→安裝橋梁→安裝接地保護→接受工程

2、施工工藝

1，了解工程圖紙，根據機電工程各技術專業的工程圖紙，根據機電工程綜合管線平衡技術，獲取機電工程管線綜合圖，選擇同一位置的橋梁分層布置或綜合支架以便明確橋頭到終端設備的位置，沿工程圖紙找正，找出水平、垂直和彎曲，用墨線袋或劃線在沿橋的墻、頂、路面、梁、板、柱等處劃出彈線，并以均勻的間距畫出支撐、吊掛和固定支撐位置。

2、預埋件鋼筋或膨脹螺栓，預埋件鋼筋自制制作加工不小于120mm×80mm×6mm，鋼錨的直徑不小于10 mm根據支架承受的載荷，選擇相對膨脹螺栓和麻花鉆；地腳螺栓埋好后，用螺母和相應的密封圈將支架或吊架立即固定在金屬材料膨脹螺栓上。

3，支架、吊架及固定支架安裝支吊架的規格和型號不得低于30 mm× 3 mm鍍鋅扁鋼。角鐵25毫米×25毫米×3毫米(支架和吊架應安裝牢固，確保水平、平整和垂直。安裝在傾斜建筑物上的支架和吊架應與建筑物的傾斜度和視角一致

4，當電纜橋架水平敷設時，支撐點的跨度一般為1.5 ~ 3m，當電纜橋架垂直敷設時，支撐點的間距不宜超過2m橋梁彎折通過彎折半通過不超過300毫米，應在離彎折段和平行段交接處300 ~ 600毫米的平行行段側面設置支撐、吊架當彎曲半經超過300毫米時，應在彎曲通道的中部和南部增加一個支撐和吊架。支架、吊架和橋梁的安裝必須考慮電纜敷設、彎曲和彎曲的標準，以及較少的彎曲和彎曲

5年，金屬電纜橋架和支架的總長度承諾超過2個，它們與接地裝置(PE)或中性連接(PEN)干線互連。非熱浸鍍鋅電纜橋架互連板兩側的接地電纜銅線和接線器較小允許截面不小于4mm2。熱浸鍍鋅電纜橋架互連板的兩側未連接到接地線連接器，但連接板的許多兩側用兩個帶緊固螺帽或止回墊圈的地腳螺栓固定
