橋架和線槽必須澄清的問題

1。橋

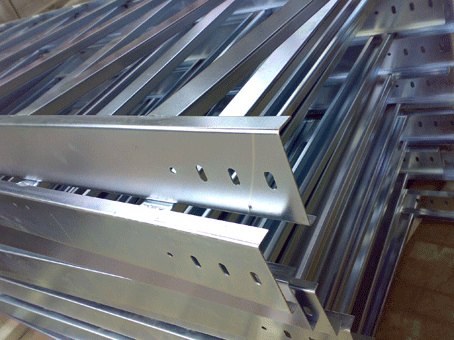

橋分為:槽式、托盤式、梯式、網式等結構，由支架、支撐臂和安裝附件等組成?？瑟毩⒓茉O或附于各種建(構)筑物和管架支架上，體現了結構簡單、外形美觀、配置靈活、維護方便的特點。所有部件都需要鍍鋅，并安裝在室外露天的橋梁上。如果靠近海洋或屬于腐蝕區域，材料必須具有耐腐蝕、防潮、附著力好和沖擊強度高的物理特性。

橋是支撐和釋放電纜的支架。大橋在工程中應用廣泛。只要鋪設了電纜，就必須使用這座橋。作為布線項目的配套項目，目前還沒有專門的規范指導，個別廠家的規范和方案缺乏通用性。因此，在設計和選擇過程中，應根據各弱電系統中電纜的類型和數量，合理選擇合適的橋架。電纜橋架具有品種齊全、應用廣泛、強度大、結構輕、成本低、施工簡單、布線靈活、安裝規范、外形美觀等特點。

電纜橋架分類:梯形電纜橋架、橋架電纜橋架、槽式電纜橋架、大跨度電纜橋架

2、關于線槽

線槽，又稱線槽、線槽、線槽(因地而異)，用于規范電源線、數據線等電線的排列，固定在墻壁或電器天花板上通常有兩種塑料材料和金屬材料，它們可以發揮不同的作用。

集群分為:絕緣集群、分裂集群、小型集群、分區集群、室內裝飾集群、綜合絕緣集群、電話集群、日本電話集群、明線集群、圓形分布管、展覽用分區集群、圓形地板集群、軟圓形地板集群、覆蓋集群等根據材料不同，線槽可分為多種類型。常用的有環保聚氯乙烯線槽、無鹵聚苯醚線槽、無鹵聚氯乙烯/ABS線槽、鋼鋁金屬線槽等

線槽特點:適合大跨度安裝，安裝極其方便，極其安全可靠，接線靈活，互換性強

3，橋架和線槽的區別

1，尺寸和規格不同橋比較大(200×100到600×200)，線槽比較小。如果有許多電纜和電線，建議使用橋架

2，不同材料厚度根據JGJ16-2008-5.1，金屬線槽也稱為槽型橋。它通常是由厚度為0.4-1.5毫米的整塊鋼板彎曲而成的槽型構件。從概念上講，它在高度和寬度比上不同于橋梁。托盤框架又淺又寬。金屬線槽有一定的深度和封閉性。然而，橋比線槽更堅固，更多地用于鋪設電纜。當然，電線也可以鋪設，通常用于大功率系統。

3，不同填充率根據JGJ16-20088.5.3，線槽內電線和電纜的總橫截面不得超過線槽橫截面的20%，載流導體的數量不得超過30個，橋架的總橫截面不得超過電纜橫截面的40%。這是由于安裝高度不同，安裝高度較低必須有蓋板，蓋板散熱不好，填充率較小

4，不同緊密度金屬線槽密封良好，不一定由支架支撐，可以鋪設在電纜溝和建筑夾層中。一些槽型橋是半開的，必須用支架支撐。它們通常豎立在室內或室外的空氣中。

5，不同強度安徽大橋主要用于鋪設電力電纜和控制電纜。線槽的強度相對較低。它通常用于鋪設電線和通信電纜，如網絡電話等。

6，不同轉彎半徑這座橋的轉彎半徑相對較大，大多數線槽都是直角轉彎。

7，不同跨度橋架跨度較大，線槽較小。因此，固定支架和支吊架的數量有很大的不同。

8，支吊架間距不同根據JGJ16-2008，線槽不超過2m，橋架為1.5 ~ 3m。

9，不同的安裝方法橋架有特殊規格(詳見CECS31.91)，而線槽沒有特殊規格固定。

10，蓋板問題在《電纜橋架工程設計規范》中，橋架被定義為一個通用名稱，蓋板是一個附件。如JGJ16-20088.10.3所述，當橋梁的安裝高度不能滿足要求時，應覆蓋蓋板進行保護。換句話說，橋這個詞的定義不包括蓋板。然而，在GB29415-2013“耐火電纜槽盒”中，線槽包括蓋板，并且是線槽的組成部分。
