網絡格式電纜橋架的施工方法

1和前言

橋梁已發展多年，并引進了各種材料和形式的橋梁，如鋼電力橋、鋁電纜橋、玻璃鋼電纜橋和阻燃阻燃橋。有槽式、托盤式、臺階式、組合式等。

隨著社會經濟的快速發展，建筑的節能設計和功能設計已經提升到了一定的高度。近年來，網絡電纜橋架開始在新建筑中推廣應用。網絡電纜橋是一種全新的概念橋，它安裝方便，更換和維護靈活，節省原材料，輕便清潔，與上述傳統的橋梁施工技術有很大的不同。基于上述實際情況，結合埃克森美孚(亞太)R&D中心等項目的實際施工經驗，提出了網絡電纜橋架安裝的施工工藝

2，施工方法特點

2.1安裝簡單

網絡電纜橋架由廠家加工成直線段并送至安裝現場。直段橋可根據實際情況直接加工轉角、三通、四通、變徑、標高變化等各種角度的構件，無需提前去工廠定制。該功能非常簡單，設計和安裝靈活，可以大大縮短安裝時間。它不僅縮短了工期，還節省了人工成本。

2.2變更和維護靈活性

當前的時代是一個信息社會。添加和更換新設備是不可避免的。電纜的添加、更換和拆除將更加頻繁。網絡格式的電纜托架是開放式結構。電纜敷設具有靈活、快速的特點，能夠適應不斷變化的應用需求。

網絡電纜槽的開放式結構也便于區分電纜，這不僅允許用戶控制各個方向的布線質量，還便于將來的故障排除和維護。

2.3節約原材料

網絡電纜橋架打開，電纜自然通風散熱，熱量不積聚，橋架內溫度不升高因此，優化了電纜性能，可以使用橫截面積較小的電纜，從而降低了電纜購買成本，降低了能耗，節約了實際運行中的能源。

2.4輕質潔凈的

目電纜橋架采用直徑4-7mm的鋼絲，根據力學原理進行優化配置和混合。每個焊點均由專業生產線焊接，承載能力與傳統生產線一致。電纜橋的重量是普通橋的41%,非常輕。這樣，大大節約了支吊架和鋼材的成本。

網絡電纜橋架的開放式結構也能防止水、灰塵、雜物的積聚，細菌不易繁殖，更清潔。

3，適用范圍

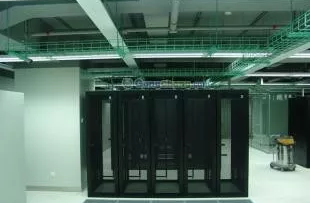

本施工方法適用于大型公共場所、公共建筑、高層建筑、廠房和機房的強弱電網電纜橋架的施工。

4，工藝原理

4.1網橋連接

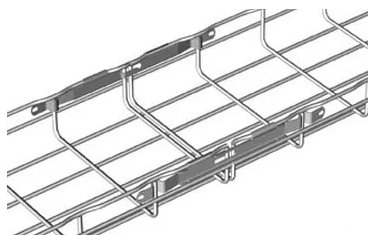

網絡電纜網橋連接是將兩個相連的網絡電纜網橋的兩端拼接在一起，并用專用連接器連接。有許多類型的特殊連接器，包括快速連接器、普通連接器和各種連接器的組合

4.2部分、

角、三通、四通、變徑、標高變化等各種角度的部分均在現場制作。直線段電纜橋架用廠家的線切割機或?qū)Ｓ秒妱泳€切割機切斷，然后彎曲成型，用專用連接器組裝成各種零件。

5、施工工藝流程及操作要點

5.1施工工藝流程:

網格電纜盤定位設計、放線、支吊架制作安裝、網格電纜盤組件制作、網格電纜盤安裝、接地安裝、驗收

5.2施工要點

根據電氣施工圖紙，確定三維定位、規格尺寸、敷設方式(墻、天花板、地板、無吊頂?shù)取?，支吊架形式、支吊架間距、轉角、三通、四通、標高轉換等。網絡格式的電纜托架。三維定位時必須考慮

5.2.1網絡電纜橋架與其他機電管線的間距:

5.2.1.1網絡電纜橋架的凈平行距離不小于0.4M一般工藝管道；凈穿越距離不小于0.3M；

5.1.1.2敷設在易燃易爆氣體管道和熱力管道下，無設計要求時，網絡電纜橋架到管道的較小凈距。符合表5-1的規定:

表1和管道較小凈距

表5-1和管道較小凈距

類管道

平行凈距

交叉凈距

易燃易爆氣體管道

0.5

0.5

9熱力管道當不需要設計時，網電纜橋架與有腐蝕性液體或氣體的管道之間的凈平行距離和交叉距離不應小于0.5M否則，應采取防腐和隔熱措施。

5.1.1.4安裝在上下兩層時，強網格格式電纜橋架與強網格格式電纜橋架的間距應≥300mm；強電柵格式電纜橋架和弱電柵格式電纜橋架上下多層安裝，間距應≥500mm，否則需采取屏蔽措施，間距應≥300mm；或者更多；控制電纜網絡格式電纜橋架和控制電纜網絡格式電纜橋架上下多層安裝，間距應≥200毫米；或者更多；沿天花板吊裝網狀電纜橋架時，間距應≥ 300 mm

5.1.3支吊架制作:根據網絡格式電纜橋架的規格和尺寸、所承載電纜的重量和敷設方式，采用支吊架形式支吊架形式有懸臂式、中間懸掛式、雙側懸掛式(龍門吊架)、落地式等。

5.1.4支架安裝

5.1.4.1間距的確定:水平安裝網狀電纜橋架直段的支吊架間距，根據網狀電纜橋架的材料、規格、尺寸和所承載電纜的重量確定。支吊架間距應在1.5~2.5m之間，同一水平面內的水平度偏差不應超過5毫米/米/米為保證網絡電纜橋架的水平度偏差符合規范要求，敷設電纜重量不得超過網絡電纜橋架的較大承重。網狀電纜橋架承受的較大承重重量見表2

表2表2電纜橋架較大承重重量表(鍍鋅碳圓鋼)

較大重量(kg/m)

規格(高/寬)

1.5

1.6

1.7

1.825256過橋時不得將橋作為固定點，支架、吊架和支架應與橋固定在一起。

5.1.4.3安裝支吊架時，應測量電纜定位，以確定其方向、高度和水平度。

5.1.5網格式電纜橋架零件制造:

5.1.5.1各種零件均采用直線段網格式電纜橋架現場制造，每個網格尺寸為50× 100 mm制作時，需要用廠家的線切割機或?qū)Ｓ秒妱泳€切割機切掉一些網格。切斷后，電線的銳邊應平整，以防電纜磨損。

5.1.5.2制作

彎頭時，首先要確定彎頭的外側和內側，然后切掉將成為彎頭內側的直線段網絡電纜橋架側面和底部的部分網格。切斷時，只切斷橫肋，然后用專用連接器組裝彎頭。各種規格的網狀電纜橋架彎頭的彎曲半徑、邊長和切割網格數見表3。

表3彎曲半徑、邊緣長度、切割網格數量對比表

網格格式電纜槽規格L(mm)

大半徑彎曲

90彎曲

半徑

邊緣長度

切割

網格數量

半徑

制作

水平90°三通時，從主干網格式電纜橋架的側肋上切掉若干網格，然后將分支網格式電纜橋架與帶有連接器的主干網格式電纜橋架連接起來，組裝成水平90°三通制作

水平45°三通時，先將主干和分支網絡格式電纜橋架的橫向肋和縱向肋切掉一些網格，然后用連接器將分支網絡格式電纜橋架與主干網絡格式電纜橋架連接起來，組裝成水平45°三通制作

垂直90°三通時，從主干網格式電纜槽底側的橫肋上切下若干網格，然后將分支網格式電纜槽與帶有連接器的主干網格式電纜槽連接起來，組裝成垂直90°三通制作

垂直45°三通時，從主干和分支網絡格式電纜橋架底部的側肋和垂直肋上切掉若干網格，然后用連接器將分支網絡格式電纜橋架與主干網絡格式電纜橋架連接起來，組裝成垂直45°三通

90三通用于敷設小彎曲半徑電纜，45三通用于敷設大彎曲半徑電纜。

6.1材料

6.1.1網絡電纜橋架原材料為1008，195F，Q235優質碳圓鋼，301，304，3042，316，316L不銹鋼絲，焊接后成型，較后進行表面處理。表面處理方法包括電鍍鋅、環保鍍鋅、彩色鋅、藍色鋅、白色鋅、鍍鋅鎳、熱鍍鋅、噴塑、彩色涂層、電解拋光(不銹鋼)等。

6.1.2網絡電纜橋架由縱向和橫向鋼絲組成，鋼絲的較小直徑如表4所示。

表4較小線直徑表

序列號

較小線直徑φ(mm)

適用橋?qū)扡

備注

1

4

≤150

2

4.5

200256

6.1.4網狀電纜橋架兩側的頂部鋼絲采用“T型焊接”形成安全邊緣。

6.1.5網絡電纜橋架按高度可分為四個系列，即30系列、54系列、105系列和150系列。每個直線段的標準長度通常為3米。請參考表5了解詳細的型號規格。

表5網格式電纜橋架型號產品規格表

序列號

名稱

型號規格

鋼筋(低筋//其他)

備注

1

直線段

gm30/50

4/4

2 256 199直線段

gm54/100

4/4

8

直線段

gm54/150

4/4

9

直線段

gm54/200

4.5/4.5256。 19918

直線段

通用105/300

4/5.5

19

直線段

通用105/400

4/6

20

直線段

通用105/5005 有關詳細的型號和規格，請參考表6

表6網絡格式電纜托架附件型號規格表

序列號

名稱

型號規格

用途

備注

1

快速連接器

EDR 250/18

兩段式托架連接

2

2256 199 FastLockXLL = 300 ~ 600

大半徑彎頭制作

8

普通連接件

CE25

兩段橋架連接，組件制作，固定

9

普通連接件

CE30

兩段橋架連接，組件制作，固定256 固定

14

普通連接件

(螺栓+螺母)

BTRL8*15

連接兩段橋架，組件制作，固定

15

普通連接件

ED250/90

組件制作

16

9

表7主要施工機械型號規格表

序號

名稱

型號規格

功率

數量

備注

1

膠帶

3m

5僅

2

斜面

4

4

扳手

6 * 7

10

5

螺絲刀

十字

10

6

螺絲刀

-10

350 W

5

9

移動配電箱

400×500×230

5

10

線墜

1kg+0.5kg

10

11256在施工過程中，應及時做好分段、分層(區域)的安裝記錄和質量檢驗批驗收資料，并按要求進行工程交接和檢驗

8和安全控制

本施工方法嚴格執行國家頒布的《建筑安裝安全技術操作規程》和《施工現場臨時用點安全技術規程》的規定。此外，必須采取以下安全措施:

8.1施工人員進入現場前必須接受安全教育，操作前進行安全交底，專職安全員每天進行安全交底并做好記錄。披露是有針對性和有效的。嚴格執行

8.2獎懲制度，操作人員嚴格遵守勞動紀律，各司其職。工作期間不得脫崗，上班前不得飲酒。

8年3月施工時必須戴安全帽，系好安全帽帶高空作業必須系好安全帶。穿防滑軟底鞋，安全攜帶小工具，避免高空作業時物體掉落傷人。

8.4現場臨時用電使用規范，嚴禁私自亂拉亂接，現場設備進行三級保護

9和環保

本施工方法嚴格執行國家頒布的《建筑安裝安全技術操作規程》和《施工現場臨時使用點安全技術規程》的規定。此外，必須采取以下安全措施:

9.1施工人員進入現場前必須接受安全教育，作業前進行安全交底，專職安全人員每天進行安全交底并做好記錄。披露應當有針對性和有效性，并嚴格執行獎懲制度

9.2操作人員應嚴格遵守勞動紀律，履行工作職責。上班前不得脫崗，不得飲酒。

9.3施工時必須戴安全帽，必須系好安全帽帶。高空作業必須系好安全帶；穿防滑軟底鞋，安全攜帶小工具，避免高空作業時物體掉落傷人。

9.4必須嚴格執行防火防爆制度

9.5現場臨時用電使用規范，嚴禁私自亂拉亂接，現場設備進行三級保護

10，效益分析

10.1這種網絡格式的電纜橋架系統易于安裝，提高了工期，大大降低了人工成本，僅是傳統橋架人工成本的30%

10.2由于網絡電纜橋架為開放式結構，維護和改造更加方便，充分節約了維護和改造成本。敷設在

10.3網絡電纜槽中的電纜更容易散熱，可以使用截面積較小的電纜，從而降低電纜采購成本，降低能耗，節約實際運行中的能源。與傳統橋梁相比，

10.4網絡電纜橋具有相同的承載能力，其重量是普通橋梁的41%，從而大大節約了支撐、吊架和制造鋼材的成本。

11、工程實例

900科研設計中心工程網絡電纜橋架系統先進完善2008年5月，該項目被評為江西省安全文明示范點。2008年10月，該項目獲得景德鎮市“質量結構”獎，2009年11月，獲得江西省“杜鵑花”優質工程獎

各種規格電纜橋架三通的截?cái)嗑W(wǎng)格數見表5-4

表5-4三向切割網格數對照表

網格格式電纜槽規格L(mm)

水平90

垂直90

水平45

垂直45

主邊

主底

主邊

分支邊256
