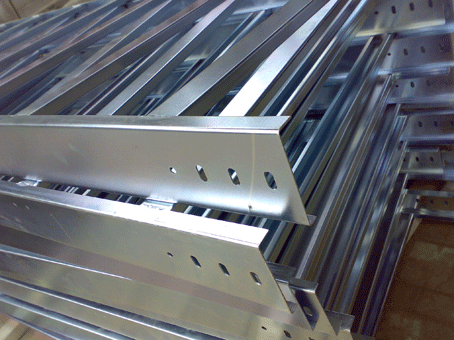

電纜橋架選型及品種介紹

電纜槽的類型和品種選擇:

1，電纜網絡應屏蔽電氣干擾或保護免受外部影響的要求(如腐蝕性液體、易燃灰塵等)。)

應使用(FB)型槽式復合防腐屏蔽電纜橋架(帶蓋)

2，而(F)型復合環氧樹脂防腐阻燃電纜橋架應在強腐蝕環境下使用

支架臂和支架也應由相同的材料制成，以提高橋架和附件的使用壽命。電纜橋建議將電路板覆蓋在容易積塵的環境或室外地方，以及需要覆蓋的其他地方。

3。除此之外，根據現場環境和技術要求，可選擇托盤式、槽式、臺階式、玻璃防腐阻燃電纜橋架或鋼制普通型橋架建議將電路板覆蓋在容易積塵的環境或室外地方，以及需要覆蓋的其他地方。

4、在公共通道或室外交叉路段，底部臺階的底部應在該路段加墊或用托盤當大跨度跨越公共通道時，可根據用戶要求提高橋梁的承載能力或選擇行車架。

5，大跨度(> 3m)選擇組合橋(FB)

6、室外選擇復合環氧樹脂橋(F)

安徽大橋的安裝需要

(1)來確定方向:電纜橋架的走向應根據建筑布局，結合空調管道和電氣管道的設置，維護方便，以及電纜走向的密度來確定。

應盡可能沿建筑物的墻、柱、梁和地板在室內安裝。如需通過公用隧道架設，應平行架設在管道的一側或上方，引下線和支線應盡量避免交叉。如果沒有其他管架可以借用，則立柱(支管)應自行豎立。

(2)荷載計算:計算主纜橋縱剖面上每單位長度的纜重。

(3)確定大橋的寬度:根據鋪設的電纜數量、電纜直徑和電纜間距，確定電纜橋的類型和規格、支撐臂的長度、支柱的長度和間距、橋梁的寬度和層數。

(4)確定安裝方法:根據現場的設置條件確定橋梁的固定方法，選擇懸掛式、立式、邊墻式或混合型。連接器和緊固件通常一起提供。此外，根據橋梁結構選擇相應的蓋板
