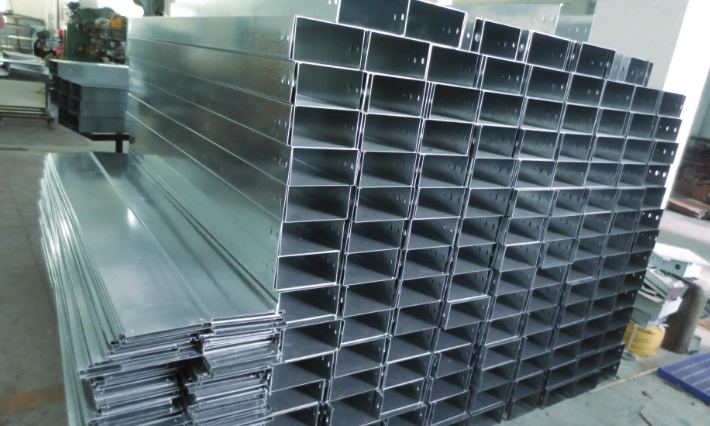

公司-安徽公司電纜橋架安裝標準要求

(1)當槽式大跨度電纜橋架從外部進入建筑物時，安徽大橋的向外坡度不得小于1/100

(2)電纜橋架與電氣設備交叉時，其凈距不得小于0.5m

(3)當兩組電纜橋架平行敷設在同一高度時，它們之間的凈距不應小于0.6m

(4)在平行圖上畫出橋梁的路線，并標明橋梁起點、終點、轉折點、分支點和吊點的坐標或定位尺寸和標高。如果能畫出橋梁鋪設軸線的側視圖，材料統計將會更加準確。直線段:標明全長、橋梁層數、標高、型號和規格轉向點和分支點:標明所用轉向板的類型和規格。標高部分:表示標高變化，也可以用局部詳圖或剖面圖表示。

(5)大橋的支撐點，如立柱、支撐臂或非標準支撐、間距、安裝方法、型號規格、框架標高等，可約定在平面上列出說明，也可分段標注，用不同的剖面圖、單線圖或詳圖表示。

(6)電纜下放點位置和下放方法。一般來說，垂直彎曲板和垂直上導向架可以下放大量的電纜，導向板或導向管可以下放少量的電纜，說明下放方法

(7)敷設在線槽上的電纜不得捆綁。插槽中的電纜應是直的。插槽中的電纜應是直的，且盡可能不交叉。電纜不得溢出插槽。電纜進入或離開插槽時，應捆綁并固定在角落處。垂直線槽電纜應每隔1.5m固定在電纜支架上

(8)在水平和垂直橋架和垂直線槽中敷設線路時，電纜應綁扎4對電纜按24對捆扎，25對或更多對干線電纜、光纜和其他信號電纜按電纜類型、電纜直徑和纜芯數捆扎。綁扎間距不應大于1.5米，扣間距應均勻，松緊適度

(9)橋水平敷設時，支撐間距一般為1.5-3m，垂直敷設時固定在建筑結構上的間距應小于2m

(10)安徽電纜橋架應高出地面2.2米，橋架頂部距天花板或其他障礙物不應小于0.3米，橋架寬度不應小于0.1米，橋架橫截面的填充率不應超過50%

(11)電纜橋架垂直敷設時，應固定在電纜上端的橋架支架上，間距為1.5m，水平敷設時，應固定在電纜的頭、尾、轉彎處，間距為3 ~ 5m。當天花板上設置

(12)時，槽蓋的開口面應保持80毫米的垂直間隙，槽段的利用率不超過50%
